HT5360多通道频稳测试仪

|产品简介_________________________________________

HT5360多通道频稳测试仪是一款专门针对频率的特性和短期特性测试分析研制的专用测试设备，该设备配套上位机软件，可按照检定规程实现频率信号的开机特性、频率准确度、频率稳定度、频率漂移率、相位漂移等频率信号特性的测试，可取代传统的比相仪和频标比对器，集多个测量功能于一体，使用户可以同时从多个角度对输入信号的特性进行观察分析，更为深刻、直观的了解输入信号的特性。

HT5360多通道频稳测试仪内部分为频标比对、计数器以及数据处理三大部分，传统的频标比对器只能对1MHz、2MHz、2.5MHz、5MHz、10MHz这五个频点进行测试，而HT5360多通道频稳测试仪的特点是被测信号与参考信号无需同频，解决1MHz～30MHz任意频点的误差倍增测试，实现高精度的频率误差分析。

HT5360多通道频稳测试仪默认为2通道，可根据客户需求配置为4通道、8通道或12通道等。

|应用领域_________________________________________

晶振、原子频标生产单位；
各级各单位时频计量站；
各时统站测试单位；
各时频信号生产、使用单位。

|功能特点________________________________________

可同时对频率、阿伦方差、日老化等进行测量；
输入频率范围：1MHz～30MHz；
阿伦方差测量精度：≤5E-13/1s(10MHz自校，标配)（高配型:8E-14/1s）；
标配为单通道,可扩展为多通道,最多支持12通道；
支持超过30天的连续测量；
被测信号与参考信号无需同频；
配套上位机软件，可实时显示曲线、列表结果显示。

|技术性能_________________________________________

输入/输出	指标
测量精度	准确度：14位/s；测量不确定度：≤5E-13/1s；阿伦方差：≤5E-13/1s(标配版)(带宽设置为0.5Hz)； ≤8E-14/1s(高配版)；比相精度：≤1ps（闸门时间1s）。
	采样时间间隔：1ms、10ms、100ms、1s、10s、1000s、1d
输入信号	路数/物理接口：可扩展，分为单通道、2通道、4通道、8通道、12通道，BNC接口；输入频率：1～30MHz正弦信号，参考与被测无需同频；输入信号幅度：+6dBm～+13dBm；输入信号阻抗：50Ω。
控制接口	RJ45网口，1路，10M/100M/1000M自适应

|上位机软件_______________________________________

配套上位机软件设备配置

频率准确度测试界面图

频率曲线图

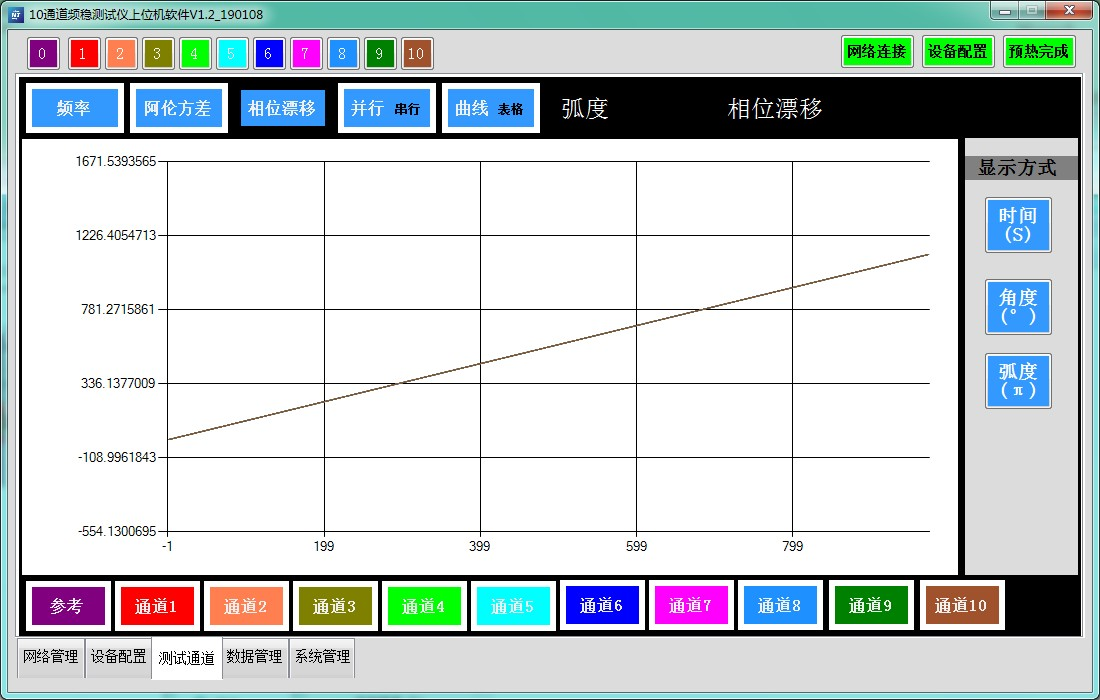

相位漂移图

频率分析界面图

日波动测试界面图

老化率分析界面图

开机特性分析界面图

物理及环境参数

机箱尺寸：19英寸标准3U机架结构

482.6mm×360mm×132.5mm（宽×深×高，公差±2mm）

重量：≤12kg

颜色：标配灰色

工作电压：220V(1±5%) AC 50Hz（1±5%）

功耗：≤50W（@25℃）

工作温度：0℃～+50℃

存储温度：-40℃～+70℃

配套清单

序号	名称	数量	备注
1	主机	1台
2	时频计量测试软件光盘	1张
3	交流电源线	1根	标配1.5米
4	标准RJ45网线	1根	标配3米
5	产品使用说明书	1本
