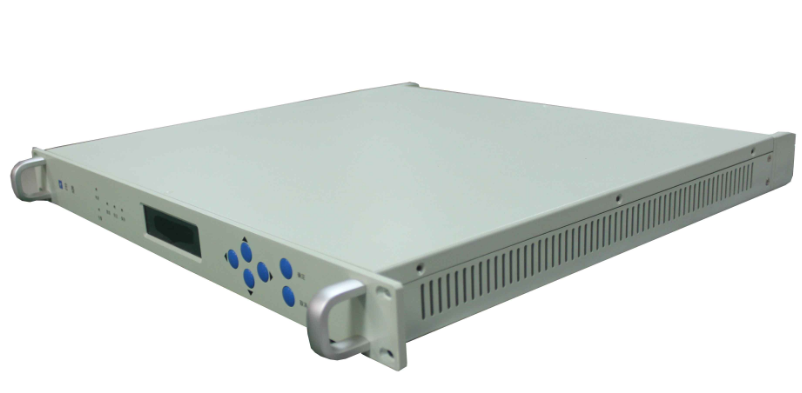

HT5800系列同步时钟

|产品简介_________________________________________

HT5800系列同步时钟是根据产品标准化、模块化、系列化的原则设计开发的一款具有高可靠性、高环境适应性、可测试性、可维修性的高精度守时授时产品。HT5800系列产品是一个通用化的平台，该产品将输入参考源、输出信号设计成标准化的插卡，将内部时钟源设计成标准模块，所有插卡具有热插拔、即插即用功能，以方便客户进行多种需求自由组合使用和快速维护。该产品智能监控软件可以对输入参考源、内部时钟源、各种输出板卡的工作状态进行实时监测，通过前面板的显示屏，同时通过远程监控的串口、网口进行上报、显示，可以对时钟的故障定位到模块和板卡级，方便客户判断故障定位和快速修复。用前面板显示屏和组合按键，方便在现场对本机进行操作，在后台还可以通过串口、网络端口进行远程操作、监控，远程设置IP地址，选择切换参考源等。

★★★该产品是插卡设备，功能可自由组合，可衍生为GPS驯服晶振、GPS驯服铷钟、北斗驯服晶振、北斗驯服铷钟、北斗/GPS驯服铷原子频率标准、授时时钟、守时时钟、NTP时间服务器、PTP时间服务器、B码同步时钟等多个产品。

|应用领域_________________________________________

人防系统、金融银行系统、交通系统、广电系统、铁路系统、航空航天系统等时间同步；
基站、控制站、监测站、移动站等时间同步。

|功能特点__________________________________________

高可靠性，本产品有十年以上的迭代过程，已广泛应用于银行、电力、通信、航天、广电等领域，具有丰富的工程经验，采用标准化模块，技术成熟；
时间同步精度高，选择GPS、北斗为时间参考时，同步精度优于20ns（1σ）；选择外部标准铯钟或铷钟10MHz、1PPS信号时，同步精度更高；
具备驯服和自由运行两种工作模式，驯服模式下内部时钟源自动调整频率准确度，自由运行模式下可手动调节频率准确度；
具备手动和自动两种对时方式，自动对时方式下采用阈值控制对时，确保本地时间连续正常运行，手动对时方式下可预防GPS/北斗信号被干扰；
具备手动置钟功能，时区可设置；具备相位修正功能，可手动修正系统和天线延迟；
输入输出板卡支持热插拔，即插即用，维修时间短至五分钟内；
网络远程监控，实现多台设备远程管理，本地时间冗余备份；
可选择单GPS、单北斗和自主融合工作模式，参考源冗余备份；
标准模块插卡设计，功能板卡可扩展，任意组合，可扩展的功能有B码授时、NTP授时、PTP授时、串口授时等多种功能。

|选型指南__________________________________________

时钟源选择：□高稳恒温晶振 □高性能铷原子钟

可选配的功能模块（后面板）：（每台设备最多了配置6个功能模块，用户可根据需要自行选配）

输入/输出	序号	模块型号	模块名称	信息及接口简要说明
外部输入功能模块选择	1	HTXR21	GPS/北斗双模接收机模块	1路天线输入/TNC接口 1路1PPS输出/BNC接口 1路接收机串口信息输出/DB接口
	2	HTXT11	串口时间输入模块	1路1PPS信号输入/BNC接口 1路TOD信息输入/DB9接口
	3	HTXB05	IRIG-B码授时输入模块	1路B(AC)码输入/BNC接口 1路B(DC)码输入/BNC接口
	4	HTXF10	标准输入模块	1路标准10MHz信号输入/BNC接口 1路标准1PPS信号输入/BNC接口
输出信号功能模块选择	1	HTXF04	10MHz频标输出模块	4路10MHz信号输出/BNC接口
	2	HTXF07	10.23MHz频标输出模块	4路10.23MHz信号输出/BNC接口
	3	HTXF05	5MHz频标输出模块	4路5MHz信号输出/BNC接口
	4	HTXF06	1MHz频标输出模块	4路1MHz信号输出/BNC接口
	5	HTXF02	100MHz频标输出模块	2路100MHz信号输出/BNC接口
	6	HTXT01	1PPS秒脉冲输出模块	4路1PPS信号输出/BNC接口
	7	HTXT02	可编程脉冲输出	4路可编程脉冲输出/TTL电平为BNC接口、RS422电平为三芯航插接口
	8	HTXB01	IRIG-B码授时输出模块	2路B(AC)码输出/BNC接口 2路B(DC)码输出/TTL电平为BNC接口、RS422电平为三芯航插
	9	HTXB02	B码授时输出模块	4路B(DC)码输出/五芯航插接口或4路B(AC)码输出/五芯航插接口
	10	HTXT10	串口授时输出模块	1路1PPS信号输出/BNC接口 1路TOD信息输出/DB9-F接口
	11	HTXN10	远程监控模块	1路串口/DB9接口 1路网口/RJ45接口
	12	HTXN01	NTP授时模块	2路网口/RJ45接口
	13	HTXN03	PTP授时模块	2路网口/RJ45接口

|常用功能配置的主要性能指标__________________________________

序号	输入/输出信号	指标
1	GPS/北斗二代输入	路数/物理接口：1路/TNC；信号频率：GPS L1,BD B1；授时精度：≤20ns（RMS）。
2	1PPS秒信号输出	路数/物理接口：4路/BNC；输出波形：方波；阻抗驱动：50Ω；输出电平：TTL电平≥3V；极性：正极性，前沿为正；脉冲宽度：10ms±1ms（默认）；同步精度：≤20ns（RMS）；保持精度：≤2us/24小时（时钟源选择铷钟时）； ≤44us/24小时（时钟源选择晶振时）。
3	10MHz频标输出	路数/物理接口：4路/ BNC；输出频率：10MHz正弦波输出阻抗：50Ω±10Ω；输出幅度：≥7dBm；二次谐波：≤-40dBc；杂波抑制：≤-80dBc；相位噪声：≤-90dBc/Hz @1Hz； ≤-125dBc/Hz @10Hz； ≤-140dBc/Hz @100Hz； ≤-150dBc/Hz @1kHz；频率稳定度：≤3E-12/1s；频率准确度：≤1E-12（GPS/北斗锁定后24小时平均）。
4	IRIG-B码授时输出	IRIG-B（AC）码：路数/物理接口：2路/BNC；同步精度：＜10us（相对于1PPS信号）；输出幅度：0.5～10Vp-p可调（最小步进0.5V）；调制比：2:1～6:1可调；负载600Ω，变压器平衡输出； B码标准：符合GJB2991A-2008标准，默认UTC时间。 IRIG-B（DC）码：路数/物理接口：2路/TTL电平BNC、RS422电平三芯航插；输出电平：TTL电平或RS422电平；同步精度：＜100ns（相对于1PPS信号）； B码标准：符合GJB2991A-2008标准，默认UTC时间。
5	NTP授时模块	路数/物理接口：2路/RJ45；授时精度：≤10ms；客户端支持Windows XP、Windows 2003 Server、Windows7、Windows 2008 Server等主流操作系统。
6	远程监控	路数/物理接口：1路/RJ45、1路/DB9 RS232电平；控制协议：设备的工作状态信息、锁定、当前参考、各信号状态、以及设置参考源、切换工作模式、脉冲间隔设置等。

物理及环境参数

机箱尺寸：19英寸1U标准机架结构

482.6mm×400mm×44mm（宽×深×高，公差±2mm）

重量：≤15kg

颜色：标配灰色

工作电压：交流220V(1±5%) AC 50Hz（1±5%）

功耗：≤100W（@25℃开机预热）

≤50W（@25℃稳定工作）

工作温度：-20℃～+50℃

存储温度：-25℃～+70℃

配套清单

序号	名称	数量	备注
1	主机	1台
2	GPS/北斗双频天线	1套	选配接收机板卡时配置
3	天线电缆	1根	选配接收机板卡时配置（标配30米）
4	安装支架	1套	选配接收机板卡时配置（含固定套件）
5	交流电源线	1根	标配1.5米
6	产品使用说明书	1本
7	合格证	1个

|供参考的常见配置设备型号______________________________________

序号	已配置产品型号名称	时钟源配置	功能模块配置	简介
1	HT5802北斗/GPS驯服铷原子频率标准	高性能铷原子钟	北斗/GPS接收机模块×1块 10MHz频标模块×1块 1PPS秒脉冲模块×1块	输出4路10MHz、4路1PPS秒，一般作为时钟源使用。
2	HT5802D B码时统终端	高性能铷原子钟	北斗/GPS接收机模块×1块 1PPS秒脉冲模块×1块 10MHz频标模块×1块 IRIG-B码输入模块×1块 IRIG-B码授时模块×1块 NTP授时模块×1块	输出4路1PPS秒、4路10MHz、2路B（AC）码、2路B（DC）码、2路NTP授时及监控，输入1路B（AC）码、1路B（DC）码。
3	HT5808北斗/GPS同步时钟	高稳恒温晶振	北斗/GPS接收机模块×1块 1PPS秒脉冲模块×1块 10MHz频标模块×2块 IRIG-B码授时模块×1块 NTP授时模块×1块	输出4路1PPS秒、8路10MHz、2路B（AC）码、2路B（DC）码、2路NTP授时及监控。
4	HT5809北斗/GPS同步时钟	高稳恒温晶振	北斗/GPS接收机模块×1块 1PPS秒脉冲模块×1块 10MHz频标模块×1块 IRIG-B码授时模块×1块可编程脉冲输出模块×1块 NTP授时模块×1块	输出6路1PPS秒、4路10MHz、2路B（AC）码、2路B（DC）码、2路NTP授时及监控、2路20PPS秒输出。
5	HT5813铷原子频率标准	高性能铷原子钟	北斗/GPS接收机模块×1块 10MHz频标模块×1块 1PPS秒脉冲模块×1块 5MHz频标模块×1块标准输入模块×1块远程监控模块×1块	输出4路10MHz、4路1PPS、4路5MHz，输入1路外10MHz输入和1路外1PPS秒信号。
6	HT5815高精度时钟基准设备	高性能铷原子钟	北斗/GPS接收机模块×1块 10MHz频标模块×1块 10.23MHz频标模块×1块 1PPS秒脉冲模块×1块 100MHz频标模块×1块 NTP授时模块×1块	输出4路10MHz、4路1PPS、4路10.23MHz、2路100MHz、2路NTP授时及监控。
7	HT5816时频设备	高稳恒温晶振	北斗/GPS接收机模块×1块 10MHz频标模块×1块 1PPS秒脉冲模块×1块 IRIG-B码授时模块×1块 B时间码授时模块×1块 NTP授时模块×1块	输出4路10MHz、4路1PPS、2路B（AC）码、2路TTL电平B（DC）码、4路RS422电平B（DC）码或4路B(AC)码、2路NTP授时及监控。
