​HT5663铷原子频率标准

更新:2020/4/24 17:53:12      点击:
  • 品牌:   宏泰
  • 型号:   ​HT5663
  • 价格:     RMB
产品介绍

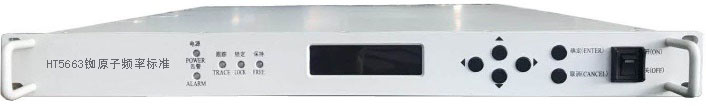

HT5663铷原子频率标准

|产品简介_________________________________________

HT5663铷原子频率标准是一款高精度时间频率标准,也称之为小型化时统设备,主要用于产生精确、稳定的频标、时标基准。该产品内置高精度GPS/北斗双模接收机,接收卫星信号对内置时钟源(铷钟)进行驯服,使其输出高精度的时间信息及频标信号。输出信号多样,8路10MHz频标信号,4路同源的1PPS信号,4路直流B码,具备较高的同步精度指标。

设备具备监控功能,支持网络监控,支持手动设置IP地址;支持中英文切换功能,可通过语言设置选择中文或英文,同时具备NTP服务器功能。



|应用领域_________________________________________


  1. 人防系统、金融银行系统、交通系统、电力系统、广电系统、铁路系统等时间同步;
  2. 航空、航天系统时间同步;
  3. 基站、控制站、监测站等时间同步;
  4. 境内境外站、对环境要求极高的复杂环境。


|功能特点__________________________________________


  1. 内置双模接收机,可以接收GPS/BD2提供的标准定时脉冲信号及外部1PPS作为系统的参考标准,驯服内部铷原子钟,铷原子钟驯服内部恒温晶振,输出8路低相位噪声的10MHz信号;
  2. 输出4路同源的1PPS信号以及4路直流B码信号,具备较高的同步精度指标;
  3. 支持外部1PPS标准输入功能,支持1PPS或1PPS+TOD作为外部参考;
  4. 具备NTP服务器功能;
  5. 具备远程升级功能,用户将设备连入互联网中,可实现异地远程软件升级,便于维护;
  6. 具备手动设置参考源、工作模式、置钟、时区、频率调节、相位、脉宽及单次同步功能;
  7. 具备显示功能,显示内容为年、月、日、时、分、秒时间信息及系统工作状态信息;
  8. 具备日志查询功能,用户设置、参考切换、收星状态等信息都会记录在日志中,供查询使用;
  9. 支持屏保功能,可自主设置屏保时间;
  10. 液晶显示界面支持中英文切换;
  11. 具备网络远程监控功能,可手动设置IP地址。

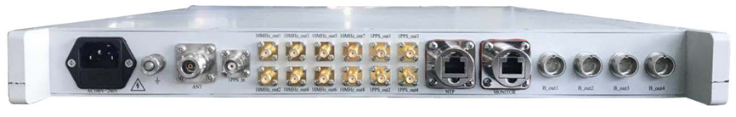

|技术指标___________________________________________

序号

输入/输出信号

指标

1

GPS/北斗二代输入

路数/物理接口:1路/N型接口;

信号频率:GPS L1,BD B1;

捕获时间:≤2分钟;

授时精度:≤30ns(RMS)。

2

10MHz频标信号输出

路数/物理接口:8路/SMA;

波形:正弦波;

输出幅度:≥7dBm;

谐波:≤-45dBc;

杂散:≤-80dBc;

频率准确度:≤5E-11(出厂时设置);

≤1E-12(北斗/GPS锁定24小时平均);

频率稳定度:≤1E-11/1s

≤3E-12/10s

≤1E-12/100s

单边带相位噪声:1Hz   ≤-95dBc/Hz;

10Hz  ≤-125dBc/Hz;

100Hz ≤-140dBc/Hz;

1kHz  ≤-150dBc/Hz。

3

1PPS秒信号输出

路数/物理接口:4路/SMA:

输出电平:≥2.5V(TTL);

脉冲宽度:100ms±100ns;(可设置)

上升时间:<5ns;

抖动:<0.1ns(STD);

同步精度:≤30ns(RMS);

守时精度:≤2us/24h(北斗/GPS断开24小时)。

4

B码信号输出

路数/物理接口:4路/YS2J3M航插;

输出电平:RS422;

同步精度:≤100ns(与本地1PPS秒相比);

输出标准:符合GJB 2991A-2008标准,默认UTC时间。

5

远程监控

路数/物理接口:1路/RJ45;

输出数据格式:对设备进行远程控制,监控,查询状态;

支持远程软件升级。

6

NTP授时服务

路数/物理接口:1路/RJ45;

协议:支持NTP V4.0、SNTP等标准协议;

授时精度:≤10ms。

物理及环境参数

机箱尺寸:标准19英寸1U机架结构

482.6mm×500mm×44mm(宽×深×高,公差±2mm)

重量:≤15kg

颜色:标配灰色

工作电压:220V(1±5%) AC 50Hz(1±5%)

功耗:≤100W(@25℃稳定工作)

工作温度:-20℃~+50℃

存储温度:-30℃~+70℃

配套清单

序号

名称

数量

备注

1

主机

1台


2

GPS/北斗双频天线

1套


3

天线电缆

1根

标配30米Φ5线缆

4

安装支架

1套

含安装固定套件

5

交流电源线

1根

标配1.5米

6

标准RJ45网线

1根

标配3米

7

产品使用说明书

1本


8

合格证

1个
