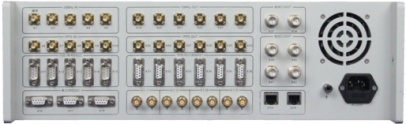

HT5210时钟管理设备

|产品简介_________________________________________

HT5210 时钟管理设备是一款时间性能全面的综合性设备。内置高性能时钟源（晶振/铷钟任选其一），支持多路频标，多路1PPS+TOD，多路B（DC）码输入，实现钟组管理、时钟同步、频率同步等多种功能。对外可提供丰富多样的授时信号，如10MHz/10.23MHz/100MHz、1PPS+TOD、B（DC）、E1、NTP与PTP。设备同时具备智能的多路原子钟频标管理算法，具备高精度的频率相位调节。设备的高集成化，模块化和优质的性能指标最大化的满足用户对时间设备的需求。

|应用领域_________________________________________

各级时频计量站；
各民用、军用时频体系建设。

|功能特点________________________________________

支持对外提供UTC时间或TAI时间（可选择输出）；
内部时钟源可根据用户实际需求选配，晶振/铷钟而选一；
具备外参考输入功能，支持多路频率输入；
支持多路1PPS+TOD时间参考源输入；
具备B（DC）码时间同步功能；
具备多路频率源综合管理，输出最优频率能力；
具备频率短期稳定度净化功能；
输出信号多样，可输出1PPS+TOD秒信号、可调10MHz/10.23MHz/100MHz频标输出、B（DC）输出；
具备E1、NTP与PTP网络时间同步功能；
具备远程监控功能。

|技术指标_________________________________________

主要性能参数

序号	指标项	指标
1	频率源无缝切换	相位变化：≤10ps；频率变化：≤5E-13。
2	频率准确度	与外参考源一致
3	频率稳定度	≤5E-13/1s
4	1PPS+TOD信号输出	RS422电平
5	外10MHz正弦输入	路数/物理接口：5路/SMA；输出幅度：+6～13dBm；输入阻抗：50Ω；输入信号波形：正弦波；输入信号频率准确度：≤5E-11。
6	外1PPS秒信号输入	路数/物理接口：5路/SMA；输入电平：TTL或LVTTL≥2V；输入阻抗：50Ω；输入信号波形：方波；输入信号上升沿：≤10ns；输入信号抖动：≤1ns。
7	外TOD时间信号输入	路数/物理接口：5路/DB9；输入电平：RS232或RS422；输入信号标准：标准ZDA时间信息。
8	串口时间输出	路数/物理接口：6路/DB9-F；输出电平：RS422；输出标准：标准ZDA时间信息，年月日时分秒。
9	10MHz频标输出	路数/物理接口：6路/SMA；波形：正弦波；幅度：10±2dBm；频率准确度：与外参考源一致；频率稳定度：1s ≤5E-13；＞10s 与外参考源一致；相位噪声：1Hz ≤-100dBc/Hz； 10Hz ≤-130dBc/Hz； 100Hz ≤-145dBc/Hz； 1kHz ≤-155dBc/Hz； 10kHz ≤-160dBc/Hz；谐波：≤-40dBc；杂波：≤-80dBc；隔离度：≤-80dBc。
10	1PPS秒信号输出	路数/物理接口：6路/SMA：输出电平：≥2.5V（TTL）；脉冲宽度：30ms±100us；上升时间：＜5ns；抖动：＜1ns（STD）。
11	B（DC）码输出	路数/物理接口：4路/三芯航插；（路数可调整）输出电平：RS422；输出标准：符合GJB2991A-2008标准，输出时间为UTC时间。
12	B（AC）码输出	路数/物理接口：2路/BNC；（路数可调整）输出幅度：0.5V～10Vp-p可调；调制比：2:1～6:1可调； 600Ω平衡输出；输出标准：符合GJB2991A-2008标准，输出时间为UTC时间。
13	网络授时信号	NTP授时精度：≤10ms； PTP授时精度：≤100ns（背靠背）； ≤100us（2级有线交换）； E1授时精度：≤1us。

物理及环境参数

机箱尺寸：标准19英寸3U机架结构

482.6mm×520mm×132.5mm（宽×深×高，公差±2mm）

重量：≤15kg

颜色：标配灰色

工作电压：220V(1±5%) AC 50Hz（1±5%）

功耗：≤150W（@25℃稳定工作）

工作温度：-10℃～+50℃

存储温度：-45℃～+75℃

配套清单

序号	名称	数量	备注
1	主机	1台
2	交流电源线	1根	标配1.5米
3	标准RJ45网线	1根	标配3米
4	北斗/GPS双频授时天线	1套
5	天线馈线	1套	标配30米
6	产品使用说明书	1本
7	合格证	1个
